异形模切工艺详解,复杂异形溢价解析与材料特性测试指南
海报设计工艺 · 裁切成型工艺 · 2025-08-13
文章摘要
异形模切工艺的核心技术与精度控制 异形模切作为精密加工领域的关键环节,主要依赖于高精度刀模或激光切割技术,通过物理挤压或光束消融实现非规则形状的材料分离。在金属箔、复合薄膜及高分子材料加工中,模切精度通常需控制在±0.05mm以内,这一标准直接决定了成品在组装过程中的贴合度与良品率。实际生产中,刀具的刃口锋利度、模切压力的均匀性以及底垫材料的弹性系数,共同构成了影响切割边缘质量的核心变量。 工艺

异形模切工艺的核心技术与精度控制
异形模切作为精密加工领域的关键环节,主要依赖于高精度刀模或激光切割技术,通过物理挤压或光束消融实现非规则形状的材料分离。在金属箔、复合薄膜及高分子材料加工中,模切精度通常需控制在±0.05mm以内,这一标准直接决定了成品在组装过程中的贴合度与良品率。实际生产中,刀具的刃口锋利度、模切压力的均匀性以及底垫材料的弹性系数,共同构成了影响切割边缘质量的核心变量。
工艺执行过程中,应力释放与材料回弹是主要的技术挑战。不同厚度的基材在经历剧烈形变后,边缘容易出现毛刺、变形或分层现象,这要求设备具备严密的力控反馈系统。例如,在加工0.05mm厚的铜箔时,若模切压力设置过高,会导致材料内部晶格结构受损,进而影响后续导电性能;反之,压力不足则会造成切口不净,产生连刀现象。因此,工艺参数的匹配需基于严密的实验数据进行迭代优化。

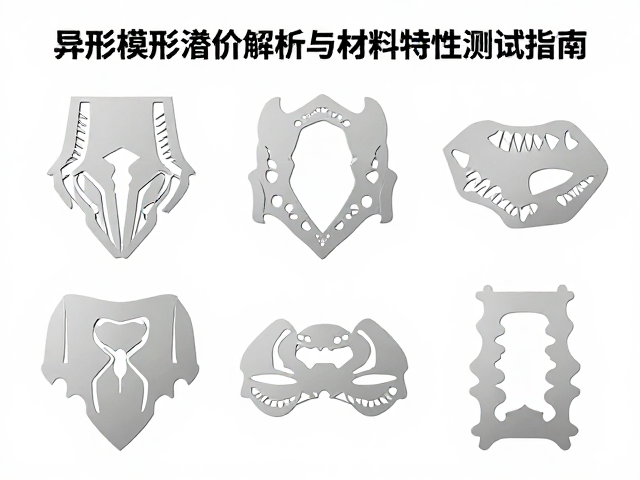

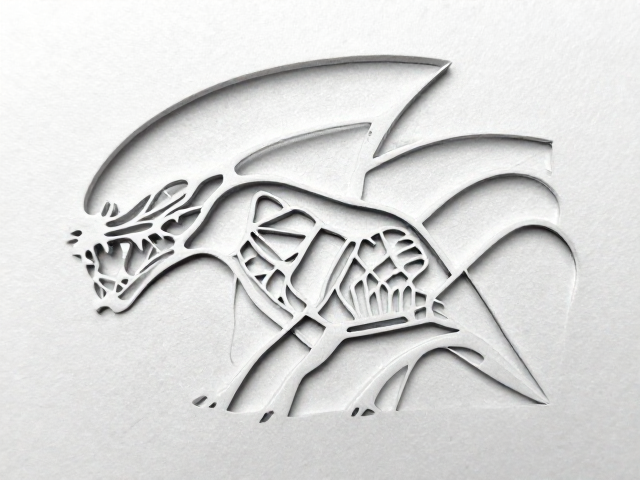

复杂异形结构的溢价逻辑与成本构成
复杂异形结构的溢价并非单纯源于形状本身的繁琐,而是由良率损失、工时增加及设备折旧等多重因素叠加而成。当零件轮廓包含锐角、极小孔径或内部镂空结构时,传统模切刀的受力分布极不均匀,极易导致刀具快速磨损或断裂。为了维持生产稳定性,制造商需频繁更换高精度刀模,并降低生产线速度,这种效率损耗直接转化为单位成本的上升。
此外,后处理工序的复杂度进一步推高了整体价格。异形件往往需要额外的去毛刺、清洗或人工复检步骤,以消除模切过程中产生的微观缺陷。以某类高精度导电胶膜为例,标准矩形片的加工成本相对较低,但若改为带有复杂曲线边缘的异形片,由于对位精度要求提升至微米级别,且良品率可能从98%降至85%以下,其最终单价通常会呈现阶梯式增长。这种由技术门槛和隐性成本驱动的溢价,反映了市场对高精度定制能力的价值认可。

基材力学特性与模切适配性测试
材料在模切过程中的表现高度依赖于其拉伸强度、断裂伸长率及剪切模量等关键力学指标。测试时,需使用万能材料试验机对基材进行单向拉伸,获取其应力-应变曲线,以此预测材料在受到模切刀挤压时是否会发生塑性变形或脆性断裂。对于高分子薄膜,还需重点关注其玻璃化转变温度(Tg),因为环境温度波动会显著改变材料的软硬程度,进而影响切割边缘的平整度。
剪切测试则是评估材料层间结合力的重要手段。通过将样品固定在夹具中,施加平行于界面的剪切力,记录界面剥离所需的临界应力。这一数据有助于判断多层复合材料在模切过程中是否会出现分层或脱胶现象。例如,在测试双面胶基材时,若剪切强度不足,模切时的侧向力可能导致胶层与离型纸分离,造成废品。通过量化这些力学参数,工程师可以更精准地选择适合模切工艺的基材,或调整配方以提升其加工适应性。

微观形貌分析与缺陷溯源
利用扫描电子显微镜(SEM)观察模切边缘的微观形貌,能够揭示肉眼无法察觉的缺陷成因。高倍率图像可清晰显示刃口处的材料撕裂、微裂纹或热影响区特征。对于激光模切,热影响区的宽度直接反映了能量密度分布的均匀性;若出现过宽的碳化边缘,说明激光功率密度过高或扫描速度过低,导致材料发生热分解而非熔融切割。
原子力显微镜(AFM)则常用于分析模切表面的粗糙度及微观起伏。表面粗糙度不仅影响产品的外观质感,更会影响后续贴合工艺的粘接强度。通过对比不同工艺参数下的AFM三维重构图,可以量化边缘粗糙度(Ra值)的变化趋势。若发现边缘存在周期性波纹,可能源于模切设备的机械振动或刀模安装不平;若呈现不规则突起,则可能与材料内部的杂质或相分离有关。这种基于微观数据的溯源分析,为工艺优化提供了确凿的物理依据。
