触感纸施胶度多少？独特触感背后的工艺秘密

触感纸施胶度的核心区间与物理表现

触感纸的施胶度通常控制在50-100秒之间，这一数值区间直接决定了纸张表面的抗液性与印刷适性。在工业生产中，松香胶或烷基烯酮二聚物（AKD）等施胶剂通过化学键合或物理吸附附着于纤维表面，形成疏水层。对于表面经过特殊压纹处理的触感纸而言，施胶度过低会导致油墨渗透过快，造成图案模糊和色彩发乌；若施胶度过高，则可能引起纸张脆化，影响后续模切与折叠的加工稳定性。

不同克重与原料配方的触感纸，其施胶度存在显著差异。以常见的120g-250g单面压纹触感纸为例，为了平衡表面粗糙度带来的吸墨量增加，生产端往往需要比普通文化纸设置更高的施胶度。实测数据显示，当施胶度低于40秒时，纸张表面极易出现“荷叶边”现象，且水墨平衡难以控制；而当数值维持在60-80秒区间时，纸张既能保持优异的抗水性能，又能确保印刷墨层牢固附着，这是目前高端包装印刷中较为理想的物理状态。

独特触感背后的表面压纹与涂层工艺

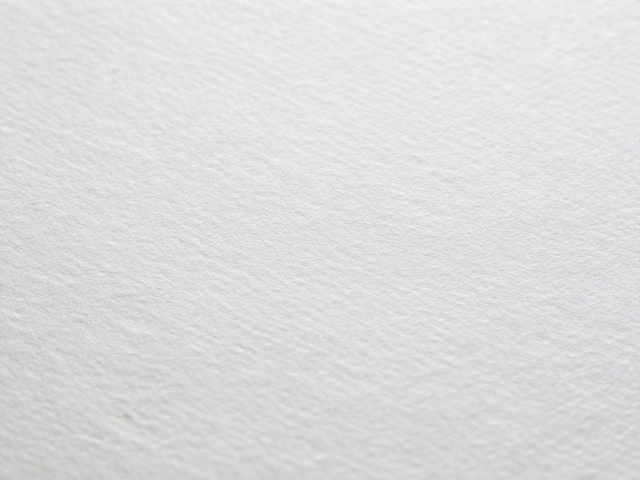

触感纸独特的细腻或颗粒手感，主要源于造纸后期的表面压纹工艺。在纸页干燥定型阶段，经过镀铬辊或蚀纹辊的加压处理，纸张表面形成微米级的凹凸纹理。这种物理形变不仅改变了纸张的光泽度，更通过增加表面积提升了手指接触时的摩擦系数。压纹深度通常控制在0.05-0.2毫米之间，过浅则触感不明显，过深则可能导致纸张强度大幅下降，甚至出现断纤现象。

除了物理压纹，化学涂层技术也是塑造触感的关键环节。部分高定触感纸会在表面施加极薄的硅油或蜡质涂层，这些物质在纸页表面形成一层平滑且疏水的薄膜。这种涂层工艺能够进一步降低纸张表面的摩擦系数，使手感更加顺滑如丝。值得注意的是，涂层材料与纸张基底的相容性至关重要，若结合力不足，在高速印刷或复卷过程中极易发生掉粉或剥落，影响最终成品的品质一致性。

施胶度与表面纹理的协同作用机制

施胶度与表面压纹之间存在着严密的物理耦合关系。压纹工艺破坏了纸张表面的纤维连续性，增加了微孔结构，这直接加速了液体的渗透。为了抵消这一影响，施胶剂必须更均匀且深入地覆盖在纤维表面。在实际生产中，若压纹深度较大，施胶剂的添加量通常需相应提升，以填补压纹形成的微观空隙，防止油墨在印刷过程中因毛细作用而过快扩散。

这种协同作用直接影响印刷品的最终视觉效果。当施胶度与压纹深度匹配得当时，油墨能够精准填充于压纹的凹陷处，而保留凸起部分的纸张本色，从而形成强烈的立体感与层次感。反之，若两者参数失衡，例如高压纹配合低施胶，印刷后会出现严重的“露白”或墨色不均现象；而低压纹配合高施胶，则可能导致表面反光异常，削弱触感纸原本追求的哑光与柔和质感。

生产过程中的参数控制与质量检测

在生产环节中，施胶度的控制依赖于浆料系统的精确配比与涂布工艺的稳定运行。通过在线监测系统实时调整施胶剂流量，确保每一批次纸张的施胶度波动范围控制在±5秒以内。同时，压纹辊的温度与压力参数需根据纸张含水率进行动态调整，以避免因压力不均导致的压纹深浅不一，进而影响整体施胶效果的均匀性。

质量检测环节采用标准的布鲁克纳或测墨仪进行施胶度测试，并结合感官评价与仪器检测双重标准。检测人员会使用标准墨水在纸张表面滴加规定体积，记录墨水完全渗透所需的时间。此外，还会通过表面粗糙度仪测量压纹的均一性，确保触感纸在保持独特手感的同时，具备符合印刷标准的物理稳定性。这种严密的质控流程，保障了触感纸在高端包装、书籍封面等应用场景中的表现一致性。
